Знаходження найкоротшого маршруту для орієнтованого графі за алгоритмом Дейкстри в середовищі програмування Delphi(2)

Дана програма призначена для знаходження найкоротшого маршруту, за алгоритмом Дейкстри, від вершини №1 до всіх інших вершин орієнтованого графа, а також для підрахунку довжини даного маршруту.

Після запуску програми користувачу пропонується створити граф з допомогою кнопок панелі інструментів та області форми під назвою «Граф». Тобто для того, щоб намалювати вершини графа необхідно на панелі інструментів натиснути кнопку «Додати вершину» і з допомогою лівої кнопки миші розмістити її в області графічного представлення.

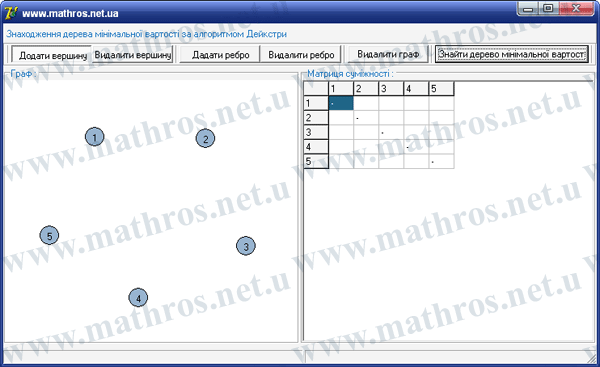

Створення вершин графа з допомогою delphi-програми «Алгоритм Дейкстри»

Також в даній програмі передбачено можливість переміщення вершини, яке здійснюється наступним чином: натиснути лівою кнопкою мишки по вершині графа після чого перетягнути її в потрібне місце (переміщення вершин можливе лише в тому випадку, коли на панелі задач активована кнопка «Додати вершину»). Для видалення вершини необхідно активувати відповідну кнопку на панелі задач і натиснувши лівою кнопкою мишки по ній.

Переміщення вершин з допомогою delphi-програми «Алгоритм Дейкстри»

Після того, як вершини створено потрібно пов'язати їх орієнтованими ребрами. Орієнтоване ребро в даній програмі можна створювати і видаляти двома способами: з допомогою матриці суміжноісті та з допомогою кнопок панелі задач. Перший спосіб полягає в тому, що ми заповнюємо матрицю суміжності (міститься в області форми під назвою «Матриця суміжності»)  значеннями, які і відповідатимуть за відстані між вершинами. Процедура другого способу аналогічна вище розглянутій процедурі створення і видалення вершин графа.

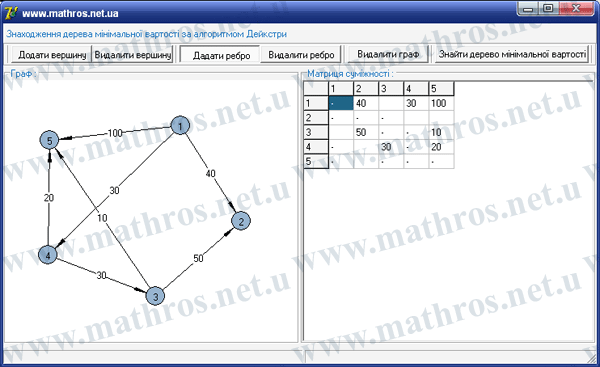

Створення орієнтованого ребра з допомогою delphi-програми «Алгоритм Дейкстри»

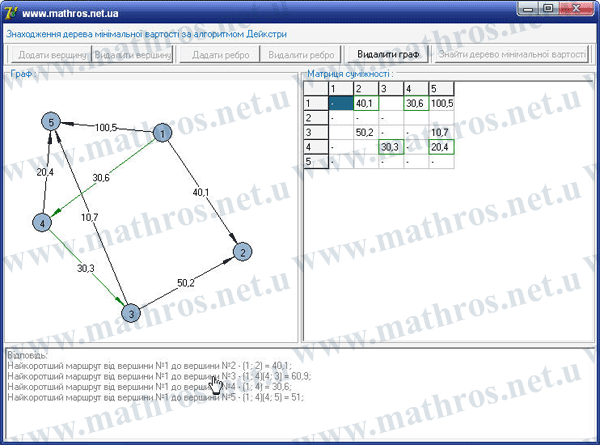

Далі, для того, щоб побудувати найкоротший маршрут потрібно скористатись кнопкою «Знайти дерево мінімальної вартості», після натискання якої ребра, які формують мінімальний маршрут підсвічуються зеленим кольором і довжина даного маршруту виводиться в статусному рядку форми.

Пошук найкоротшого маршруту з допомогою delphi-програми «Алгоритм Дейкстри»

Скачати delphi-проект алгоритм Дейкстри.
